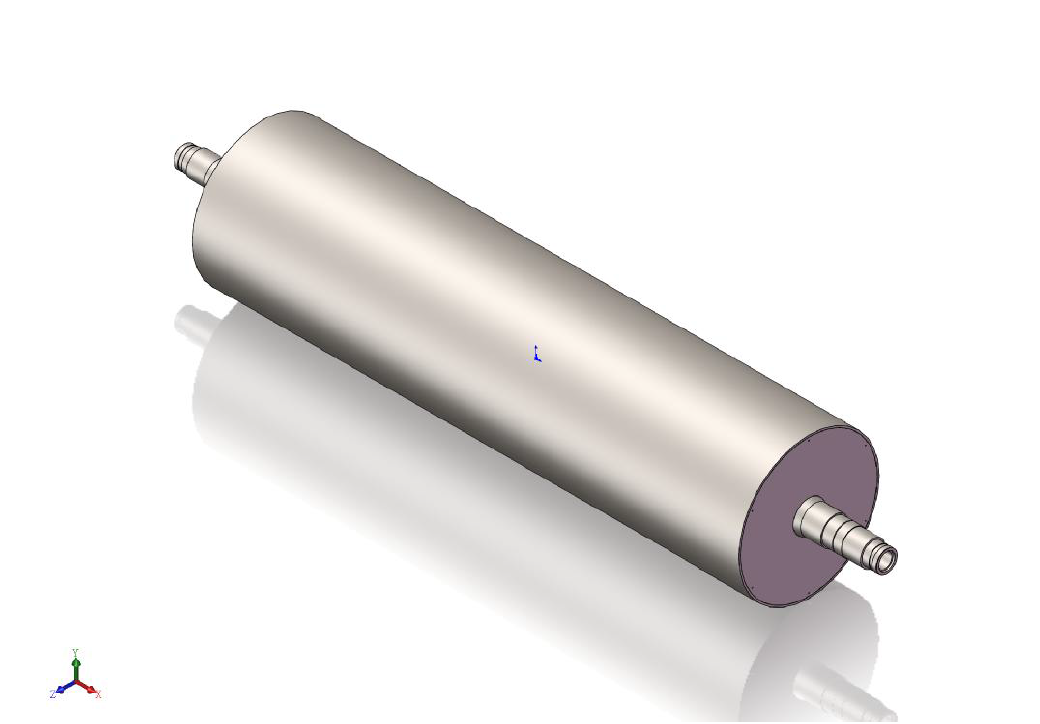

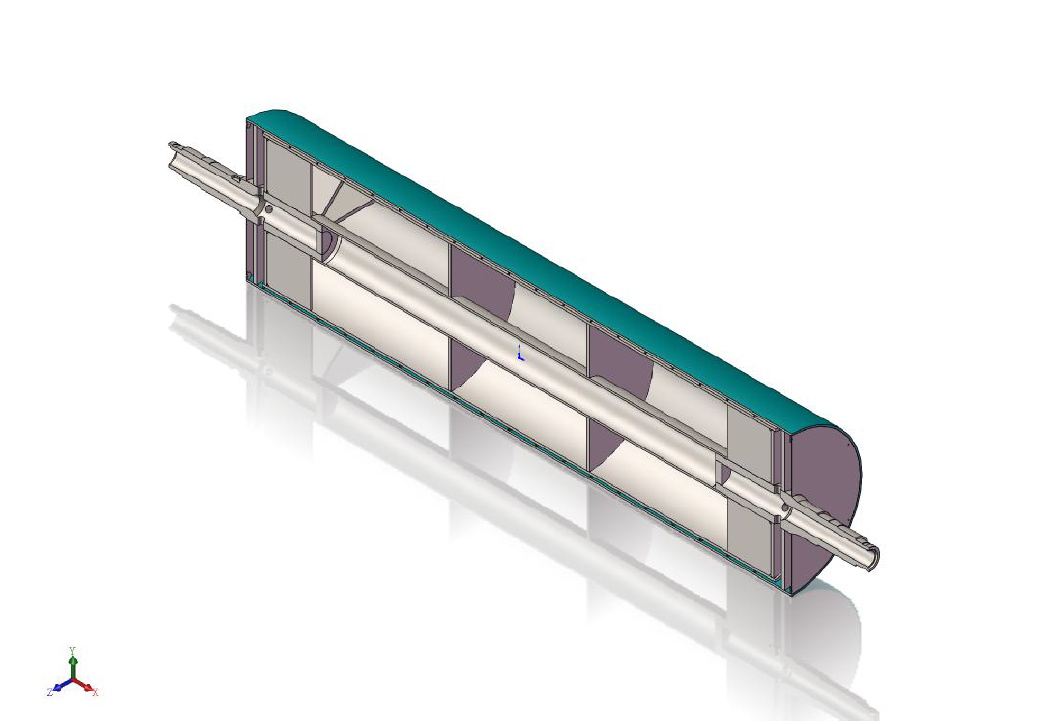

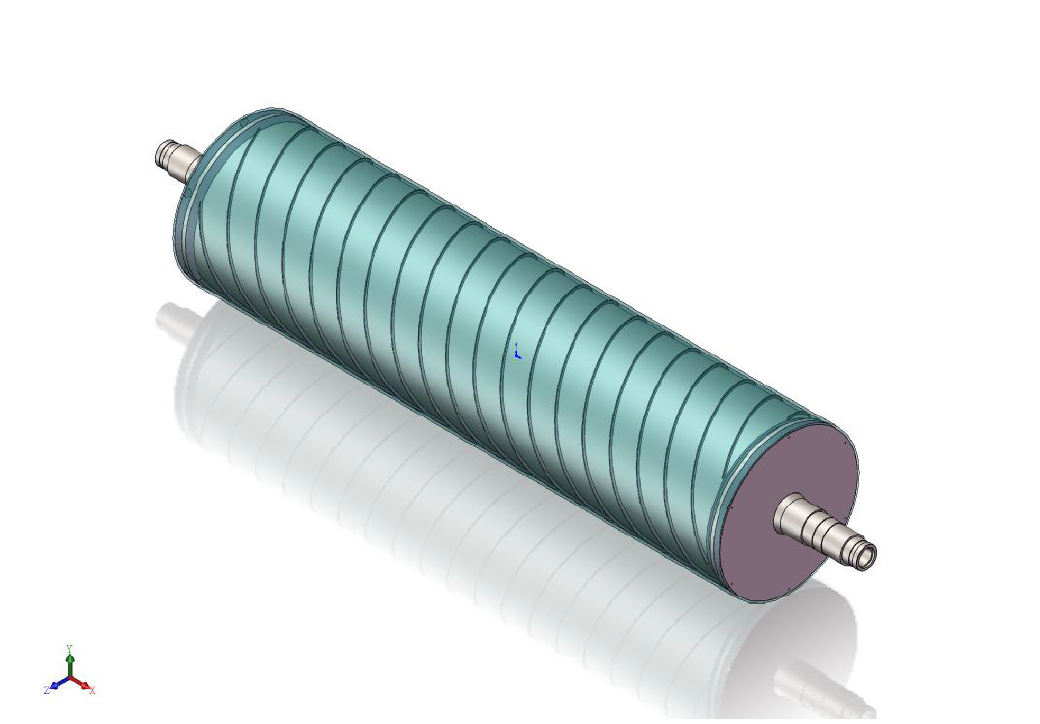

雙流道大直徑流延主冷輥，包括輥筒、進水導流器、出水導流器，進水軸頭管和出水軸頭管,輥筒包括外筒、與外筒同軸設置的內筒和在外筒、內筒之間設置的多個螺旋導流片，相鄰兩個螺旋導流片構成一個螺旋導流槽,進水導流器、出水導流器分別固定連接在輥筒的兩端，進水軸頭管和出水軸頭管分別安裝在進水導流器、出水導流器上。大直徑流延主冷輥，結構簡單，由于設置了進水導流器和出水導流器，可有效降低主冷輥內部的流動阻力，能夠使得流入輥筒內的冷卻水量更加均勻，提高主冷輥的送水能力，提高主冷輥冷卻效率，有效提高輥筒表面的溫度均勻性，節約能耗。

規格型號

φ1200*4660

技術參數

①輥面鍍硬格處理，厚度0.1mm，硬度HRC65，霧面輥輥面粗糙度Ra≈0.4；

②同心度≤0.03~0.05，圓柱度≤0.03~0.05，輥面跳動≤0.03~0.05；

③輥筒動平衡處理，G6.3級，最終不平衡量少于500g；

④夾層多流道結構，流道右旋，主動端為進水端，1MPa水壓試壓30分鐘，焊縫不滲水；

⑤工作壓力≥0.4MPa。
